| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | InterLED |
| Сертификация: | RoHS |
| Номер модели: | BD3-3611XX-C11 |
| Количество мин заказа: | 2000 |
| Упаковывая детали: | Коробка |
| Время доставки: | 3-4 недель |
| Clour: | Белый, красный, голубой… | Установка: | THT (технология Через-отверстия) |
|---|---|---|---|
| Функция: | Графики | Цвет: | Все цвета |
| Общий штырь: | Общие анод/катод | Сделанный внутри: | Китай |
| Продолжительность жизни: | 50000HOURS | OEM ИЛИ ODM: | - Да, конечно. |
| Применение: | Крытый |

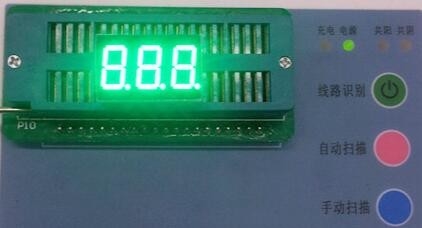

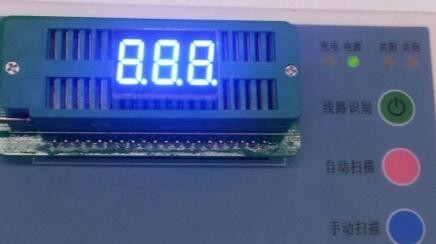

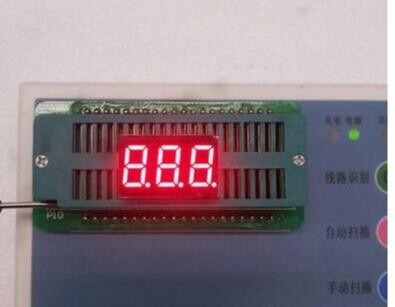

Трехзначный 0,36-дюймовый семисегментный дисплей Smd для установки внутри помещений
Функции
• Высота цифр 0,36 дюйма (9,2 мм)
• Время подъема 30000 часов
• Соответствует RoHS.
• Низкое энергопотребление.
• Простой монтаж на печатной плате.
Описания
• 0,36-дюймовый трехзначный SMD-дисплей
• Общий анод или общий катод
• Цвет излучения: чистый зеленый, желто-зеленый, желтый, янтарный, оранжевый, красный, темно-красный
• Стандарт: серое лицо, белый сегмент.
| ■ Абсолютный максимальный рейтинг (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Параметр | Символ | цвет | Состояние | Рейтинг | Единица | ||||||||||||||||||||||||||||||
| Рассеиваемая мощность на сегмент | ПД | Синий | ─ | 45 | мВт | ||||||||||||||||||||||||||||||
| Прямой ток на сегмент | ЕСЛИ | Синий | ─ | 15 | мА | ||||||||||||||||||||||||||||||
| Снижение рейтинга If на сегмент | △ЕСЛИ | Синий | Та≧25℃ | 0,20 | мА/ | ||||||||||||||||||||||||||||||
| Пиковый прямой ток на сегмент | ИФП | Синий | 1/10 долг 10 кГц | 100 | мА | ||||||||||||||||||||||||||||||
| Обратное напряжение на сегмент | VR | Синий | ─ | 5 | В | ||||||||||||||||||||||||||||||
| Диапазон рабочих температур | Топр | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| Диапазон температур хранения | ЦТГ | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Номинальные электрические/оптические характеристики (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Элемент | Символ | Расположение | цвет | Условия испытаний | Рейтинг | Единица | |||||||||||||||||||||||||||||
| Прямое напряжение | ВФ | За сегмент | Синий или другой | ЕСЛИ=5мА | 2,6 | 2,9 | 3.2 | В | |||||||||||||||||||||||||||
| Обратный ток | За сегмент | Синий или другой | ВР=5В | — | — | 100,0 | мкА | ||||||||||||||||||||||||||||
| Интенсивность света | IV | За сегмент | Синий или другой | ЕСЛИ=5мА | — | 15 | — | мкд | |||||||||||||||||||||||||||
| Длина волны | λD | За сегмент | Синий или другой | ЕСЛИ=5мА | — | 460 | — | нм | |||||||||||||||||||||||||||
| Полуширина спектральной линии | △λ | За сегмент | Синий или другой | ЕСЛИ=5мА | — | 20 | — | нм | |||||||||||||||||||||||||||
| Коэффициент соответствия силы света (от сегмента к сегменту) | ИВ-М | — | — | ЕСЛИ=5мА | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Условия пайки: | |||||||||||||||||||||||||||||||||||
| Ручная пайка | 295 ℃ ± 5 ℃ за 3 секунды | ||||||||||||||||||||||||||||||||||
| Пайка погружением | 260 ℃ ± 5 ℃ за 5 секунд | ||||||||||||||||||||||||||||||||||
| Автоматическая пайка | 70℃～80℃ за 30 секунд пайка 245℃±5℃ за 5 секунд | ||||||||||||||||||||||||||||||||||
